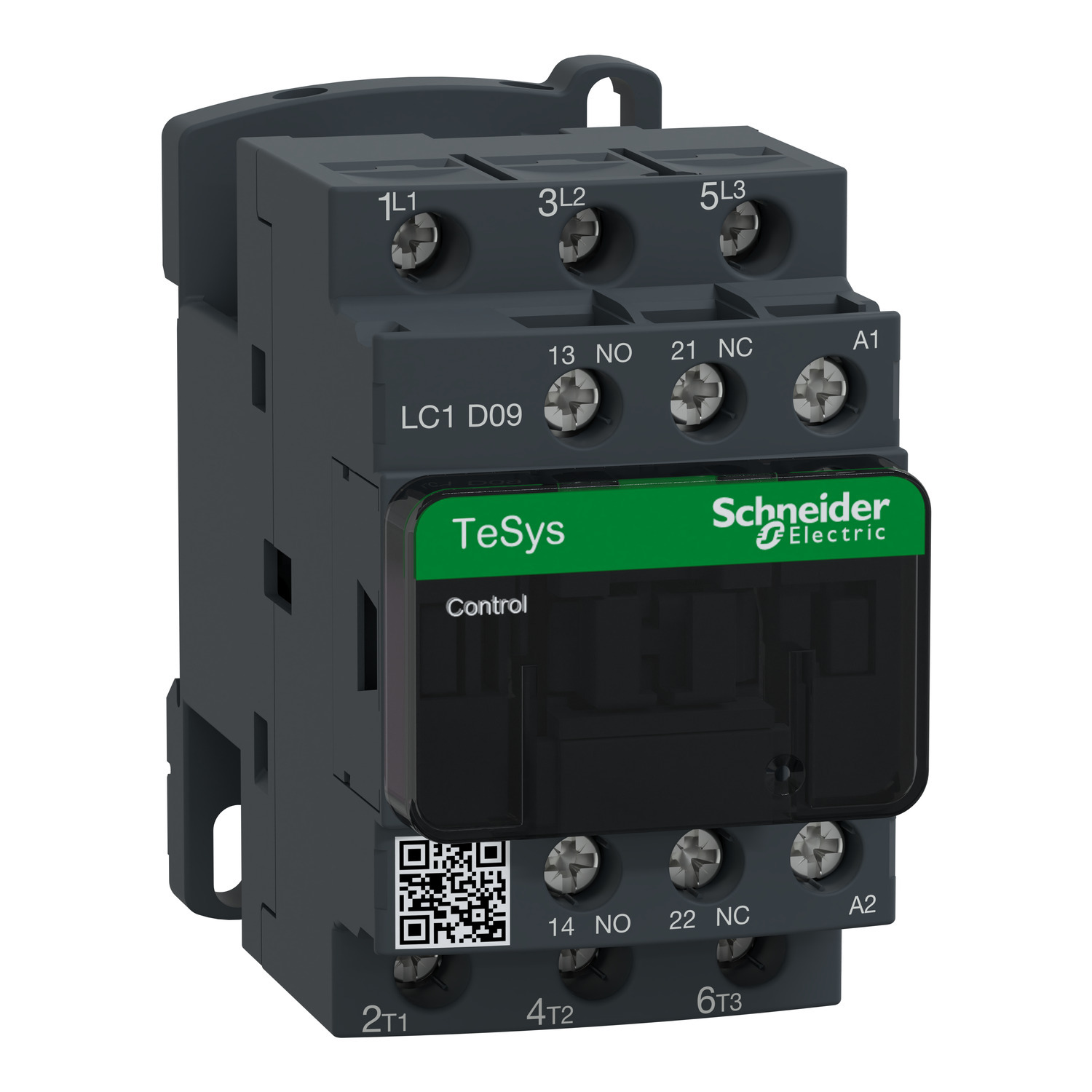

Контактор Schneider Electric TeSys LC1D09P7 предназначен для управления асинхронными электродвигателями и активными нагрузками в цепях переменного тока. Устройство работает в категориях применения AC-1, AC-3, AC-3e и AC-4 и рассчитано на номинальный ток до 9 А (AC-3). Контактор оснащён катушкой управления на 230 В AC, 50/60 Гц и вспомогательными контактами 1 НО + 1 НЗ.
Модель отличается высокой надёжностью и износостойкостью — до 15 миллионов механических и 2 миллионов электрических циклов. Устройство устанавливается на DIN-рейку или монтажную панель и совместимо с гибкими и жёсткими проводниками до 4 мм².
Ключевые технические характеристики:
-
Номинальный ток: 9 А (AC-3 при 440 В)
-
Рабочее напряжение: до 690 В AC
-
Категории применения: AC-1, AC-3, AC-3e, AC-4
-
Напряжение катушки: 230 В AC (50/60 Гц)
-
Коммутационная мощность двигателя:
-
2.2 кВт при 230 В
-
4 кВт при 400–440 В
-
5.5 кВт при 500–690 В
-
-
Контакты: 3 NO (главные) + 1 NO + 1 NC (вспомогательные)
-
Тип подключения: Винтовые клеммы
-
Поддерживаемое сечение кабеля: до 4 мм²
-
Монтаж: DIN-рейка или монтажная панель
-
Габариты (В x Ш x Г): 77 × 45 × 86 мм
-
Вес: 0.32 кг
-
Класс защиты: IP20 (лицевая панель)
Преимущества Schneider Electric LC1D09P7:
Высокая надёжность
Ресурс до 15 млн механических и 2 млн электрических циклов при нагрузке AC-3 обеспечивает долговечную работу.
Компактность и совместимость
Универсальный форм-фактор позволяет легко монтировать контактор в ограниченном пространстве и использовать его с широким перечнем аксессуаров.
Низкое энергопотребление
Катушка потребляет всего 7 ВА в режиме удержания, снижая тепловую нагрузку на систему.
Простота монтажа
Удобные винтовые клеммы и поддержка кабелей до 4 мм² упрощают установку и подключение.
