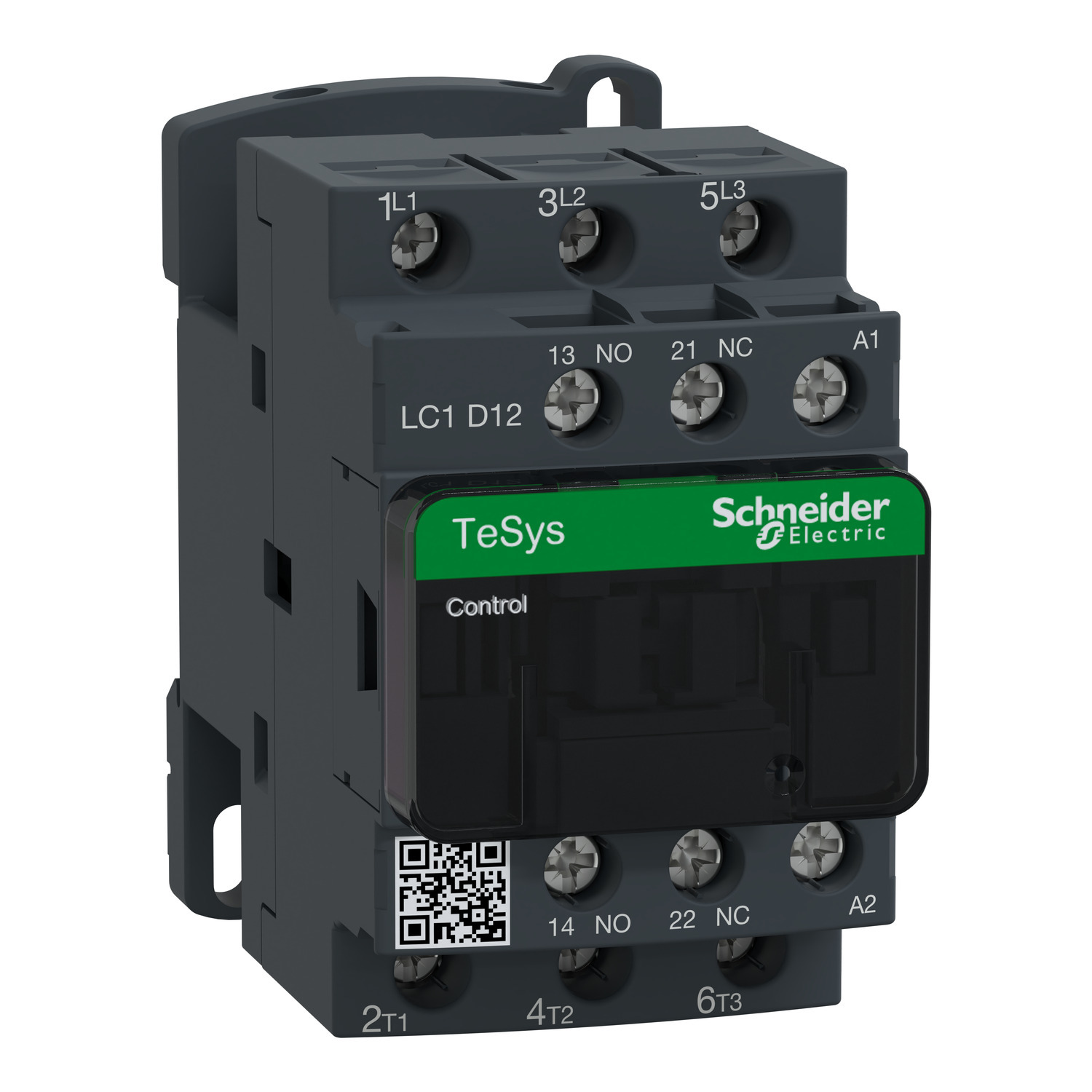

Контактор Schneider Electric TeSys LC1D12P7 предназначен для управления асинхронными электродвигателями и активными нагрузками в цепях переменного тока. Он рассчитан на номинальный ток до 12 А (AC-3) и подходит для категорий применения AC-1, AC-3, AC-3e и AC-4. Контактор снабжен катушкой управления на 230 В AC, 50/60 Гц и оснащён вспомогательными контактами 1 НО + 1 НЗ.
Благодаря высокой надёжности, ресурсу до 15 миллионов механических циклов и компактным размерам, модель LC1D12P7 используется в широком спектре промышленных решений. Устройство поддерживает установку как на DIN-рейку, так и на монтажную панель.
Ключевые технические характеристики:
-
Номинальный ток: 12 А (AC-3 при 440 В)
-
Рабочее напряжение: до 690 В AC
-
Категории применения: AC-1, AC-3, AC-3e, AC-4
-
Напряжение катушки: 230 В AC (50/60 Гц)
-
Коммутационная мощность двигателя:
-
3 кВт при 230 В
-
5.5 кВт при 400–440 В
-
7.5 кВт при 500–690 В
-
-
Контакты: 3 NO (главные) + 1 NO + 1 NC (вспомогательные)
-
Тип подключения: Винтовые клеммы
-
Поддерживаемое сечение кабеля: до 4 мм²
-
Монтаж: DIN-рейка или монтажная панель
-
Габариты (В x Ш x Г): 77 × 45 × 86 мм
-
Вес: 0.325 кг
-
Класс защиты: IP20 (лицевая панель)
Преимущества Schneider Electric LC1D12P7:
Надёжность и износостойкость
Контактор выдерживает до 15 млн механических и до 2 млн электрических циклов, обеспечивая стабильную работу в промышленных условиях.
Универсальность применения
Поддержка широкого диапазона категорий применения (AC-1...AC-4) делает устройство гибким решением для различных задач.
Компактность и удобство монтажа
Корпус шириной 45 мм и универсальные винтовые клеммы позволяют быстро интегрировать устройство в систему.
Энергоэффективность
Катушка потребляет всего 7 ВА в режиме удержания, что снижает нагрузку на систему питания.
Соответствие международным стандартам
Устройство сертифицировано по стандартам IEC, UL, CSA, EAC и поддерживает работу в тяжёлых климатических условиях.
