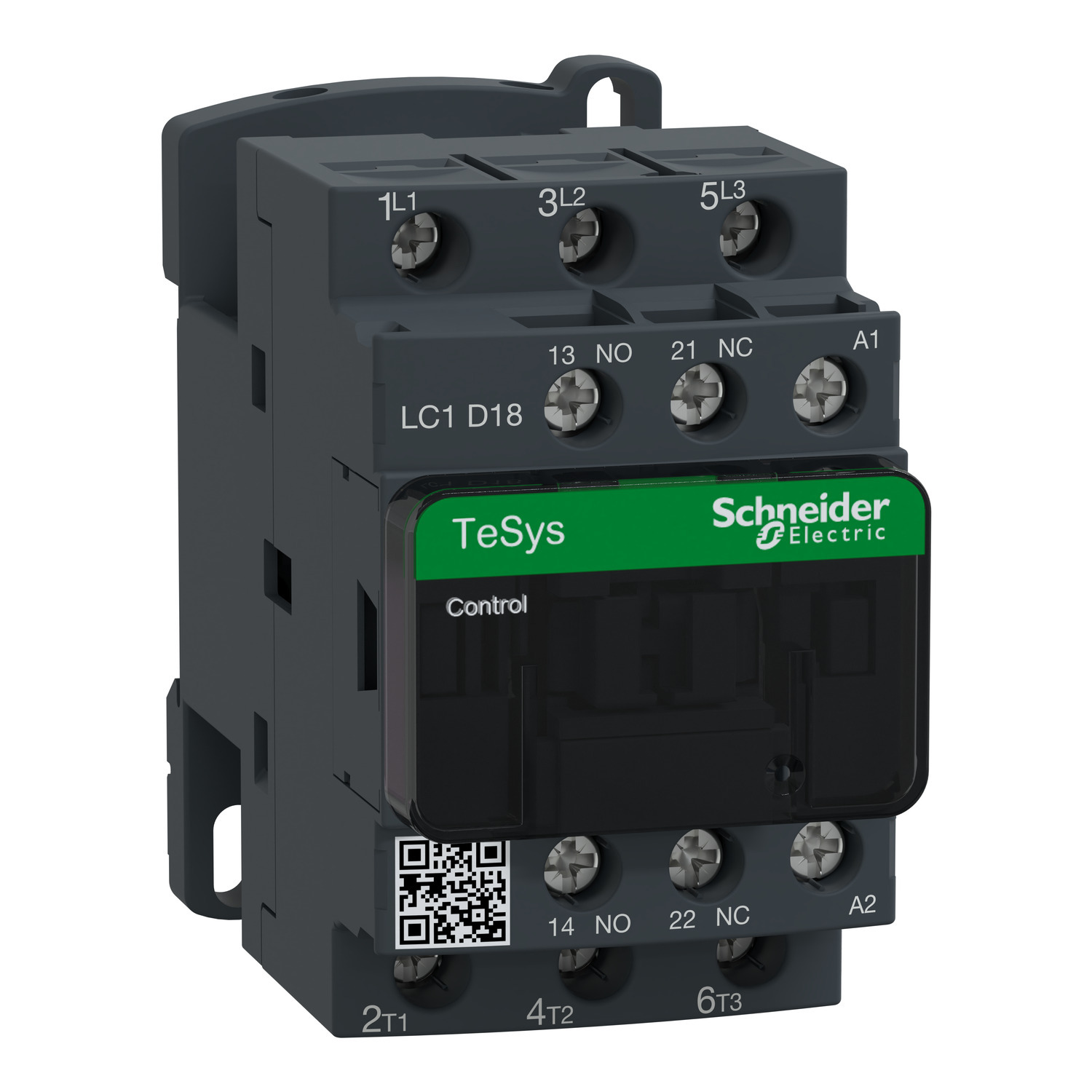

Контактор Schneider Electric TeSys LC1D18P7 предназначен для управления асинхронными электродвигателями и активными нагрузками в цепях переменного тока. Устройство работает в категориях применения AC-1, AC-3, AC-3e и AC-4, рассчитано на ток до 18 А (AC-3) и снабжено катушкой управления на 230 В AC, 50/60 Гц.
Модель комплектуется тремя нормально открытыми главными контактами и вспомогательными контактами 1 НО + 1 НЗ с механической связью. Контактор отличается высокой надёжностью, продолжительным сроком службы и универсальным монтажом на DIN-рейку или монтажную панель.
Ключевые технические характеристики:
-
Номинальный ток: 18 А (AC-3 при 440 В)
-
Рабочее напряжение: до 690 В AC
-
Категории применения: AC-1, AC-3, AC-3e, AC-4
-
Напряжение катушки: 230 В AC (50/60 Гц)
-
Коммутационная мощность двигателя (AC-3):
-
4 кВт при 230 В
-
7,5 кВт при 400 В
-
10 кВт при 500–690 В
-
-
Контакты: 3 NO (главные) + 1 NO + 1 NC (вспомогательные)
-
Тип подключения: Винтовые клеммы
-
Поддерживаемое сечение проводников:
-
до 6 мм² для силовой цепи
-
до 4 мм² для цепи управления
-
-
Монтаж: DIN-рейка или монтажная панель
-
Габариты (В x Ш x Г): 77 × 45 × 86 мм
-
Вес: 0.33 кг
-
Класс защиты: IP20 (лицевая панель)
Преимущества Schneider Electric LC1D18P7:
Надёжность и износостойкость
Контактор выдерживает до 15 млн механических и 1,65 млн электрических циклов при нагрузке AC-3.
Компактность и универсальность
Корпус шириной 45 мм, винтовые клеммы и гибкий способ монтажа делают установку простой и удобной.
Низкое энергопотребление
Катушка потребляет всего 7 ВА в режиме удержания, снижая тепловую нагрузку на систему.
Соответствие международным стандартам
Устройство сертифицировано по IEC 60947, UL, CSA, EAC и другим международным нормам, включая морское исполнение.
