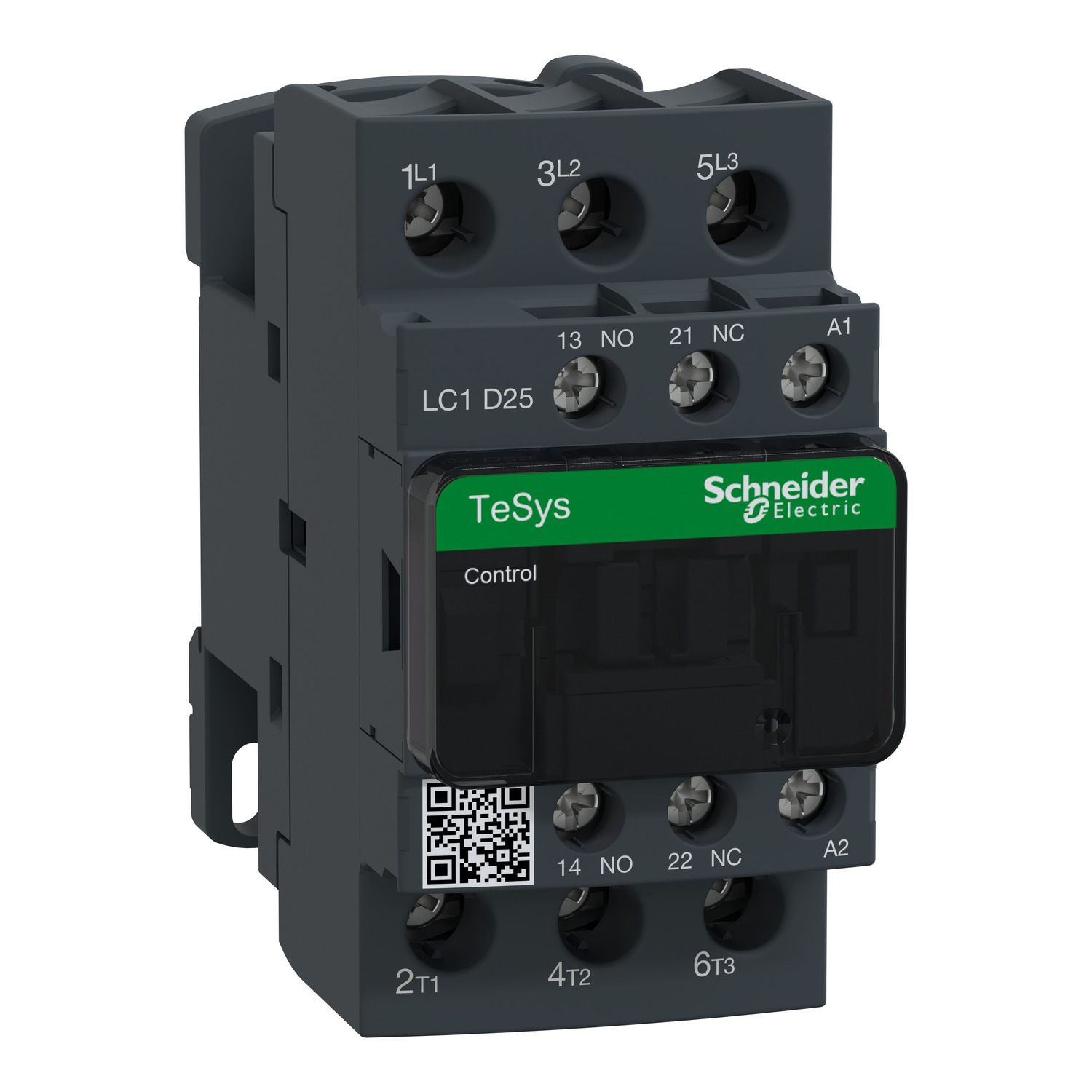

Контактор Schneider Electric TeSys LC1D25P7 предназначен для управления электродвигателями и активными нагрузками в цепях переменного тока. Устройство работает в категориях применения AC-1, AC-3, AC-3e и AC-4, рассчитано на ток до 25 А (AC-3) и снабжено катушкой управления на 230 В AC, 50/60 Гц.
Контактор комплектуется тремя нормально открытыми главными контактами и вспомогательными контактами 1 НО + 1 НЗ с механической связью. Надёжность, длительный ресурс и поддержка гибких и жёстких проводников до 10 мм² делают модель LC1D25P7 универсальным решением для промышленной автоматизации.
Ключевые технические характеристики:
-
Номинальный ток: 25 А (AC-3 при 440 В)
-
Рабочее напряжение: до 690 В AC
-
Категории применения: AC-1, AC-3, AC-3e, AC-4
-
Напряжение катушки: 230 В AC (50/60 Гц)
-
Коммутационная мощность двигателя (AC-3):
-
5.5 кВт при 230 В
-
11 кВт при 400–440 В
-
15 кВт при 500–690 В
-
-
Контакты: 3 NO (главные) + 1 NO + 1 NC (вспомогательные)
-
Тип подключения: Винтовые клеммы
-
Поддерживаемое сечение проводников:
-
до 10 мм² (силовая цепь)
-
до 4 мм² (цепь управления)
-
-
Монтаж: DIN-рейка или монтажная панель
-
Габариты (В × Ш × Г): 85 × 45 × 92 мм
-
Вес: 0.37 кг
-
Класс защиты: IP20 (лицевая панель)
Преимущества Schneider Electric LC1D25P7:
Надёжность и срок службы
Контактор рассчитан на 15 млн механических и 1.65 млн электрических циклов при нагрузке AC-3, что обеспечивает стабильную работу в промышленных условиях.
Универсальность монтажа и подключения
Установка возможна на DIN-рейку или монтажную панель, поддерживается широкий диапазон проводников и типов зажимов.
Энергоэффективность
Катушка потребляет 7 ВА в режиме удержания, снижая энергозатраты системы.
Соответствие международным стандартам
Сертификация по IEC, UL, CSA, EAC, UKCA. Контакты с механической связью соответствуют IEC 60947-5-1.
