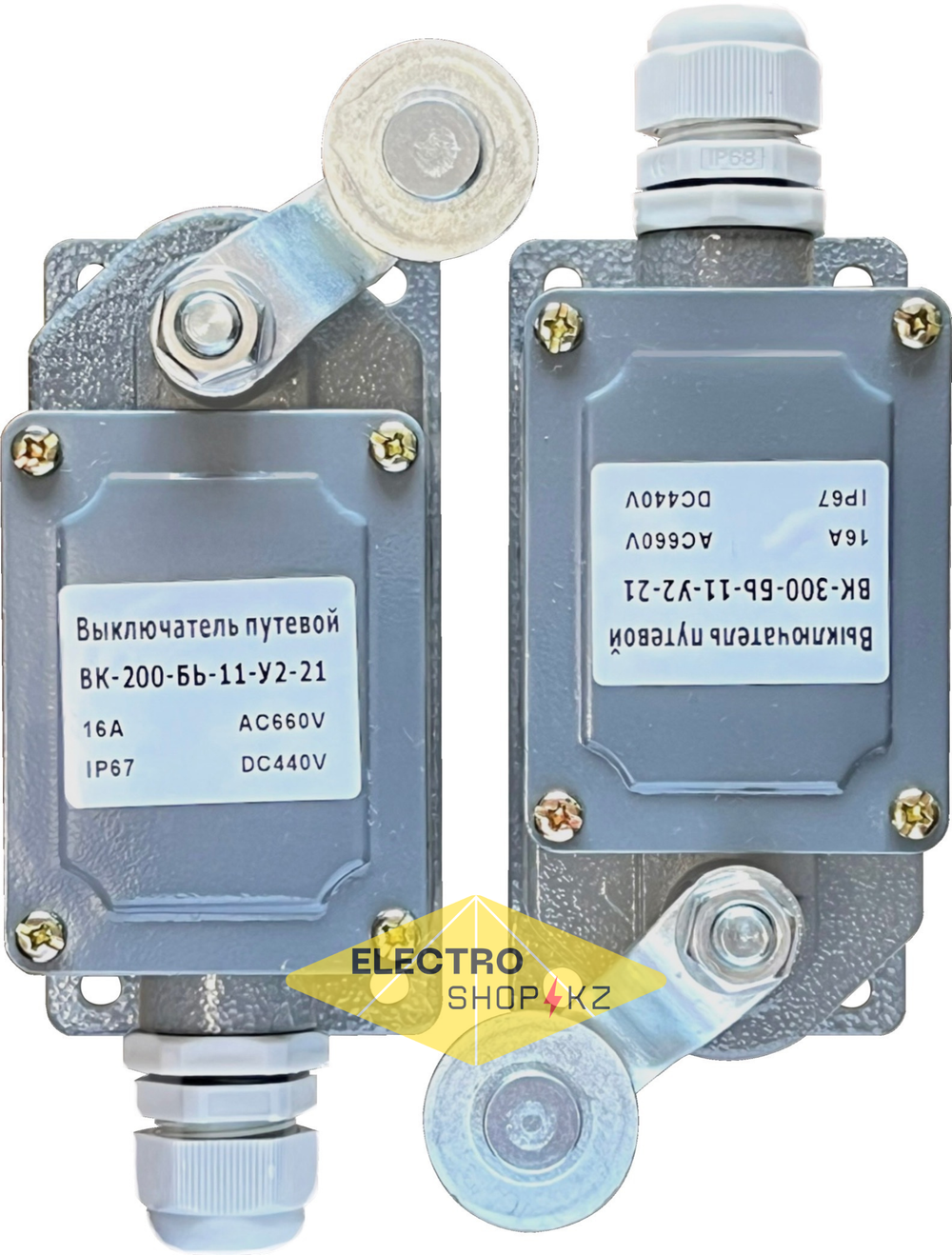

Выключатель концевой ВК-200 БР-11-67У2

Описание и характеристики концевого выключателя ВК-200 БР-11-67У2

Концевой выключатель серии ВК-300 БР-11-67У2 предназначен для точного контроля положения подвижных элементов в промышленных механизмах. Устройство оснащено рычагом с роликом, обеспечивающим надежный контакт с контролируемым объектом. Герметичный корпус соответствует стандарту IP67, что позволяет эксплуатировать выключатель в условиях повышенной запыленности и влажности, включая временное погружение в воду.

Типовые области применения:

• Позиционирование крановых тележек

• Контроль крайних положений промышленных роботов

• Сигнализация состояния ворот и шлагбаумов

• Защита от перегрузки в конвейерных системах

Структура обозначения

Формат: ВК: XXX - X X - X X X
Пример: ВК-300 БР-11-67У2

• 1 (ВК): Выключатель концевой

• 2 (200/300):

  • 200 – без сальникового ввода

  • 300 – с сальниковым вводом

• 3 (Группа износостойкости):

  • A – 25×10⁶ циклов ВО

  • Б – 10×10⁶ циклов ВО

• 4 (Вид привода):

  • Р – рычаг с роликом

  • В – V-образный рычаг

  • С – селективный привод

• 5 (Контактная схема):

  • 1 – 1НО + 1НЗ (13+1р)

• 6 (Крепление):

  • 1 – базовое

• 7 (IP):

  • 67 – IP67

• 8 (Климатика):

  • У – умеренный климат

  • 2 – категория размещения
